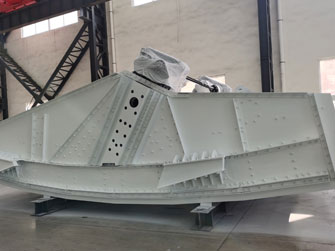

振動篩是煤礦、建材等行業生產中用到的篩分設備。根據運動軌跡不同，振動篩可分為直線振動篩、圓振動篩等，其中直線振動篩是利用振動電機激振作為振動源，使物料在篩網上被拋起，同時向前作直線運動，物料從給料機均勻地進入篩分機的進料口，通過多層篩網產生數種規格的篩上物、篩下物分別從各自的出口排出。下面海思德小編就來介紹下關于直線振動篩的工作原理及結構組成。
　　

　　一、直線振動篩的工作原理

　　
　　它的工作原理兩臺振動機軸相對篩面有一傾角，在激振力和物料自重力的合力作用下，物料在篩面上被拋起跳躍式向前作直線運動，從而達到對物料進行篩選和分級的目的。直線篩采用雙振動電機驅動，當兩臺振動電機做同步、反向旋轉時，其偏心塊所產生的激振力在平行于電機軸線的方向相互抵消，在垂直于電機軸的方向疊為一合力，因此篩機的運動軌跡為一直線。
　　
　　篩分過程：大量粒度大小不同、粗細混雜的碎散物料進入篩面后，只有一部分顆粒與篩面接觸，由于篩箱的振動，篩上物料層被松散，使大顆粒本來就存在的間隙被進一步擴大，小顆粒乘機穿過間隙，轉移到下層或運輸機上。由于小顆粒間隙小，大顆粒并不能穿過，于是原來雜亂無章排列的顆粒群發生了分離，即按顆粒大小進行了分層，形成了小顆粒在下，粗顆粒居上的排列規則。
　　

　　二、直線振動篩結構組成

　　振動篩一般由振動器、篩箱、支承或懸掛裝置、傳動裝置等部分組成。
　　
　　1、振動篩振動器：單軸振動篩和雙軸振動篩的振動器，按偏心重配置方式區分，一般有兩種型式。偏心重的配置方式以塊偏心型式較好。
　　
　　2、振動篩篩箱：篩箱由篩框、篩面及其壓緊裝置組成。篩框是由側板和橫梁構成。篩框必須要有足夠的剛性。主要用來保持篩網平整，達到正常篩分。篩箱是振動篩的主要組成部分。
　　
　　3、振動篩支承裝置：振動篩的支承裝置有吊式和座式兩種。座式安裝較為簡單，且安裝高度低。一般應優先選用座式。振動篩的支承裝置主要由彈性元件組成，常用的有螺旋彈簧、板彈簧和橡膠彈簧。
　　
　　4、直線篩減振彈簧：阻止振動傳給地面，同時支持篩箱的全部重量，安裝時，彈簧垂直與地面。
　　
　　5、振動篩傳動裝置：振動篩通常采用三角帶傳動裝置。振動篩的結構簡單?？梢匀我膺x擇振動器的轉數。但運轉時皮帶容易打滑?？赡軐?dǎo)致篩孔堵塞。振動篩也有采用聯軸器直接驅動的。聯軸器可以保持振動器的穩定轉數。而且使用壽命長。但振動器的轉數調整困難。
　　

　　三、直線振動篩的特點

　　
　　1、采用塊偏心作為激振力，激振力強；
　　
　　2、篩子橫梁與篩箱采用高強度螺栓，結構簡單，維修方便快捷；
　　
　　3、采用輪胎聯軸器，柔性連接，運轉平穩；
　　
　　4、采用小振幅，高頻率，大傾角結構，使該機篩分效率高、壽命長、電耗低、噪音?。?br /> 　　
　　5、對篩網部分的設計，能迅速換網，迅速張緊，此外此種設計允許使用各種篩網，如尼龍、特種龍、PP網等；
　　
　　6、物料在篩面的行程長，篩分精度高、處理量大；
　　
　　7、在分選的同時，對物料長距離輸送；
　　
　　8、可根據物料粒度、透篩概率、生產率改變篩面間距及傾角；
　　
　　9、可根據生產現場設計不同的形狀及結構。
　　
　　以上就是對直線振動篩的工作原理及結構組成的介紹，可知直線振動篩的運動軌跡為一條直線，所以物料在在篩面上被拋起跳躍式向前作直線運動，在激振力和物料自重力的“合作”下，達到對物料進行篩選和分級。直線振動篩一般由振動器、篩箱、支承或懸掛裝置、傳動裝置等部分組成。海思德重工生產的振動篩強度高，無任何焊縫，內設加強筋，降低整機重量，同時提高篩機剛度，高效節能，如果您有需要，歡迎與海思德聯系~
